CANALI KF100
Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.
Il canale KF100 è dotato di bordo superiore in ghisa GJS di 8 mm. che ,perfettamente ancorato al corpo del canale, garantisce una maggiore protezione contro l’usura ed è l’ideale per utilizzi medio pesanti come centri fieristici, parcheggi, carreggiate di strade, aree di sosta, stazioni di servizio, zone industriali, aree aeroportuali, zone di carico e scarico in generale.
Il bordo superiore del canale KF100 permette una maggiore semplicità e precisione di installazione e fornisce l’esatta quota che dovrà avere la pavimentazione.
La gamma KF100 è composta da 4 canali di diversa altezza e di diversi tipi di griglia sia in acciaio che in ghisa.
È presente una preforma inferiore nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.
La griglia inserita nel bordo in ghisa è fissata mediante il sistema TwistLock , composta da vite e barretta.
È disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.
Supporta le classi di carico A15, B125, C250, D400 e E600 secondo la norma UNI EN 1433.
CARATTERISTICHE:

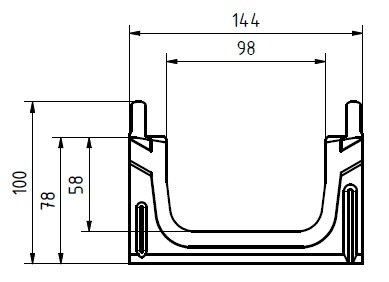

| CANALE KF100H10 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 144 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 100 |
| Altezza interna (mm) | 60 |
| Sezione idraulica (cmq) | 56 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 16,5 |
| Fissaggio alla griglia | Sistema TwistLock, costituito da vite e barretta (2 per ml.) |
| CANALE KF100H15 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 144 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 150 |
| Altezza interna (mm) | 110 |
| Sezione idraulica (cmq) | 104 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 19,5 |
| Fissaggio alla griglia | Sistema TwistLock, costituito da vite e barretta (2 per ml.) |
| CANALE KF100H20 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 144 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 200 |
| Altezza interna (mm) | 160 |
| Sezione idraulica (cmq) | 152 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 22,0 |
| Fissaggio alla griglia | Sistema TwistLock, costituito da vite e barretta (2 per ml.) |
| CANALE KF100H25 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 144 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 200 |
| Altezza interna (mm) | 210 |
| Sezione idraulica (cmq) | 198 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 23,5 |
| Fissaggio alla griglia | Sistema TwistLock, costituito da vite e barretta (2 per ml.) |
TIPI DI GRIGLIE

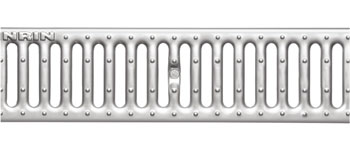

| GRIGLIA A PONTE mm.10 A15-C250 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 280 |
| Peso (kg) | 1,5-3,0 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | TwistLock |

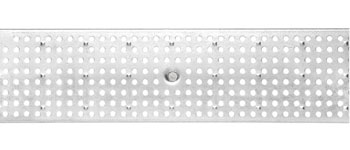

| GRIGLIA PERFORATA B125 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 178 |
| Peso (kg) | 2,5 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | TwistLock |

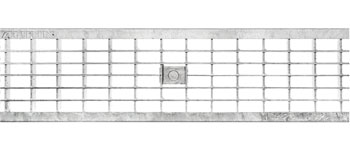

| GRIGLIA A MAGLIA mm.30x14 B125 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 870 |
| Peso (kg) | 3,0 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | SnapLock |
| GRIGLIA IN COMPOSITO GRIGIO mm.8 B125 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 338 |
| Peso (kg) | 1,1 |
| Materiale | Composito |
| Fissaggio al canale | SnapLock |

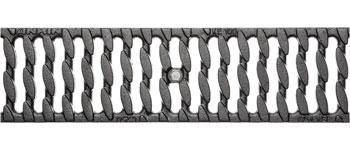

| GRIGLIA IN GHISA OVALGRIP mm.10 C250-E600 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 420 |
| Peso (kg) | 3,0-4,0 |
| Materiale | Ghisa GJS |
| Fissaggio al canale | SnapLock |

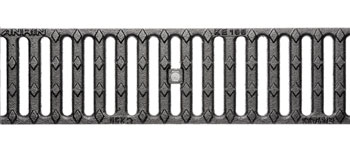

| GRIGLIA IN GHISA mm.10 C250 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 350 |
| Peso (kg) | 3,0 |
| Materiale | Ghisa GJS |
| Fissaggio al canale | SnapLock |

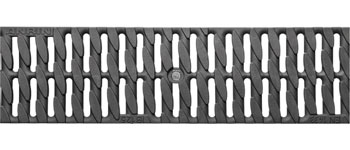

| GRIGLIA IN COMPOSITO NERA mm.8 C250 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 338 |
| Peso (kg) | 1,5 |
| Materiale | Composito |
| Fissaggio al canale | SnapLock |
| GRIGLIA A MAGLIA ANTITACCO mm.30x10 C250 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 770 |
| Peso (kg) | 4,0 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | SnapLock |
| GRIGLIA IN GHISA A FESSURE LONGITUDINALE mm.25x10 D400 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 420 |
| Peso (kg) | 4,0 |
| Materiale | Ghisa GJS |
| Fissaggio al canale | SnapLock |

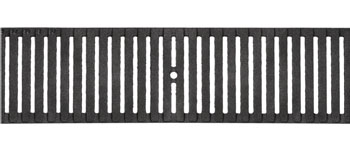

| GRIGLIA IN GHISA ANTITACCO mm.6 D400 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 123 |
| Superficie drenante (cmq) | 360 |
| Peso (kg) | 3,8 |
| Materiale | Ghisa GJS |
| Fissaggio al canale | SnapLock |
