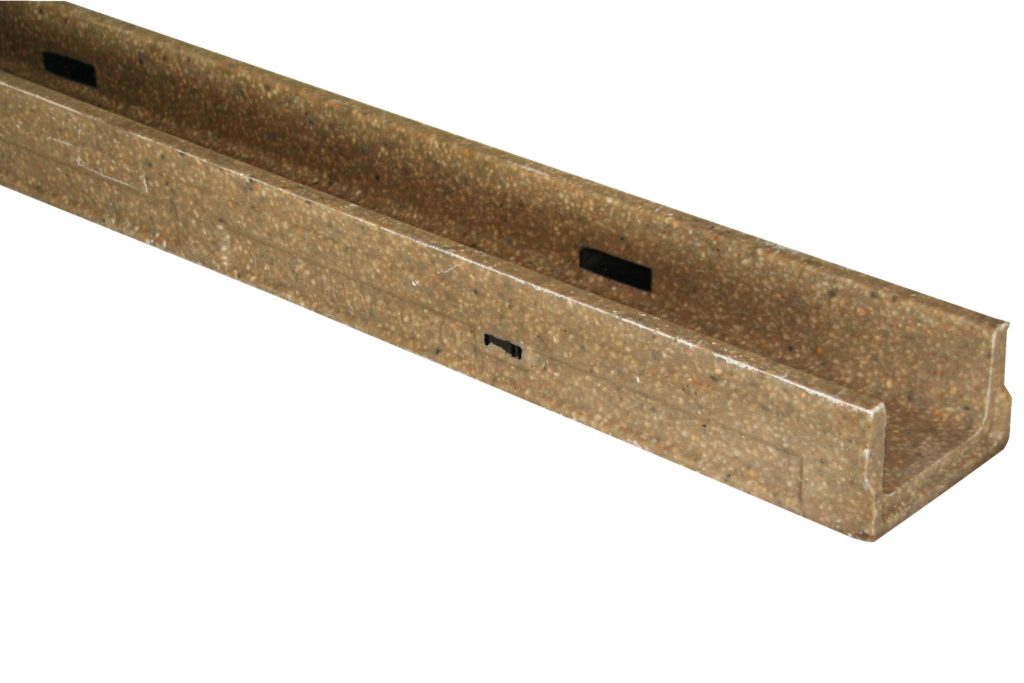

CANALE GL100.08
Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento rettangolare, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.
Il canale GL100.08 è da utilizzare in quelle zone dove lo spazio è ridotto, ingombro =80mm ; adatto per abitazioni private e zone residenziali, zone a traffico leggero, piazze, accessi pedonali a parcheggi e in generale per luoghi senza eccessiva esigenza di resistenza di carico né di passaggio di veicoli pesanti.
Nella parte inferiore del canale è presente una preforma nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.
La griglia copre il bordo del canale e lo protegge dall’usura.
Il fissaggio avviene mediante il sistema TwistLock, con vite e barretta (2 per ml.)
È disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.
Supporta le classi di carico A15, B125, C250.

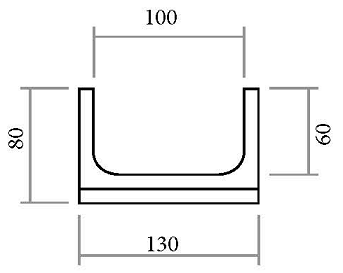

CARATTERISTICHE:
| CANALE | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 130 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 80 |
| Altezza interna (mm) | 60 |
| Sezione idraulica (cmq) | 80 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 8,5 |
| Fissaggio alla griglia | Sistema TwistLock, costituito da vite e barretta (2 per ml.) |
TIPI DI GRIGLIE
| GRIGLIA A PONTE fessure mm.12 IN ACCIAIO ZINCATO A15 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 130 |
| Superficie drenante (cmq) | 345 |
| Peso (kg) | 1,6 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | TwistLock |
| GRIGLIA A PONTE ANTITACCO fessure mm.6 IN ACCIAIO ZINCATO A15 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 130 |
| Superficie drenante (cmq) | 345 |
| Peso (kg) | 1,5 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | TwistLock |
| GRIGLIA A MAGLIA mm.30x14 IN ACCIAIO ZINCATO B125 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 130 |
| Superficie drenante (cmq) | 630 |
| Peso (kg) | 3,5 |
| Materiale | Acciaio zincato a caldo |
| Fissaggio al canale | TwistLock |
| GRIGLIA IN GHISA OVALGRIP fessure mm.10 C250 | |
| Lunghezza (mm) | 500 |
| Larghezza esterna (mm) | 130 |
| Superficie drenante (cmq) | 387 |
| Peso (kg) | 3,0 |
| Materiale | Ghisa GJS |
| Fissaggio al canale | TwistLock |
